Podszus Görlich 202/37A

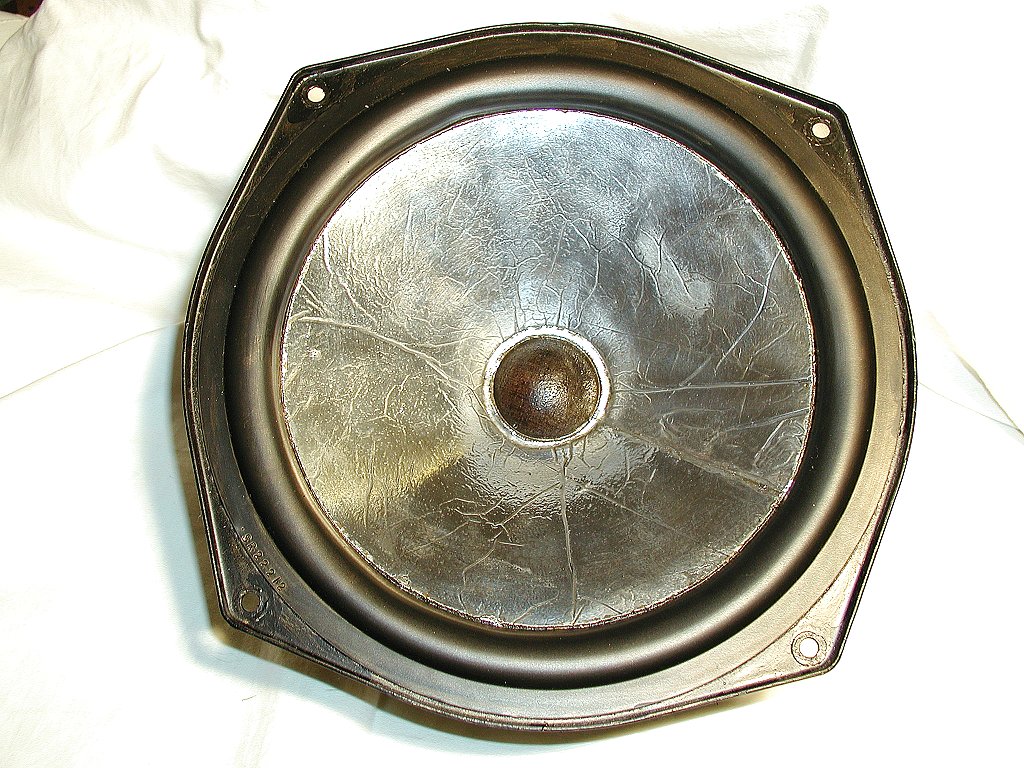

Dieser 220 mm Durchmessende Tieftonlautsprecher geht auch noch in den Sub-Bassbereich von unter 20 Hz herunter. Seine Membrane ist über eine Gummisicke sehr weich aufgehängt. Die Membrane selbst besteht aus einer harten Schicht in Bienenwabenstruktur mit einer hauchdünnen Aluminiumfolienschicht als Überzug. Das Membranmaterial besteht nicht, wie sonst üblich aus Pappe oder Kunststoff, sondern aus einem sehr fein gepressten Granulat, welches durch die Pressung ihre Form und Festigkeit erlangt, obwohl es äußerst leicht ist. Das wiederum garantiert ein sehr schnelle Impulsantwort (kleine Masse läßt sich schnell in Bewegung versetzen). Dieses Herstellungsverfahren hat natürlich seinen Preis, allerdings hat der auch seine Berechtigung!

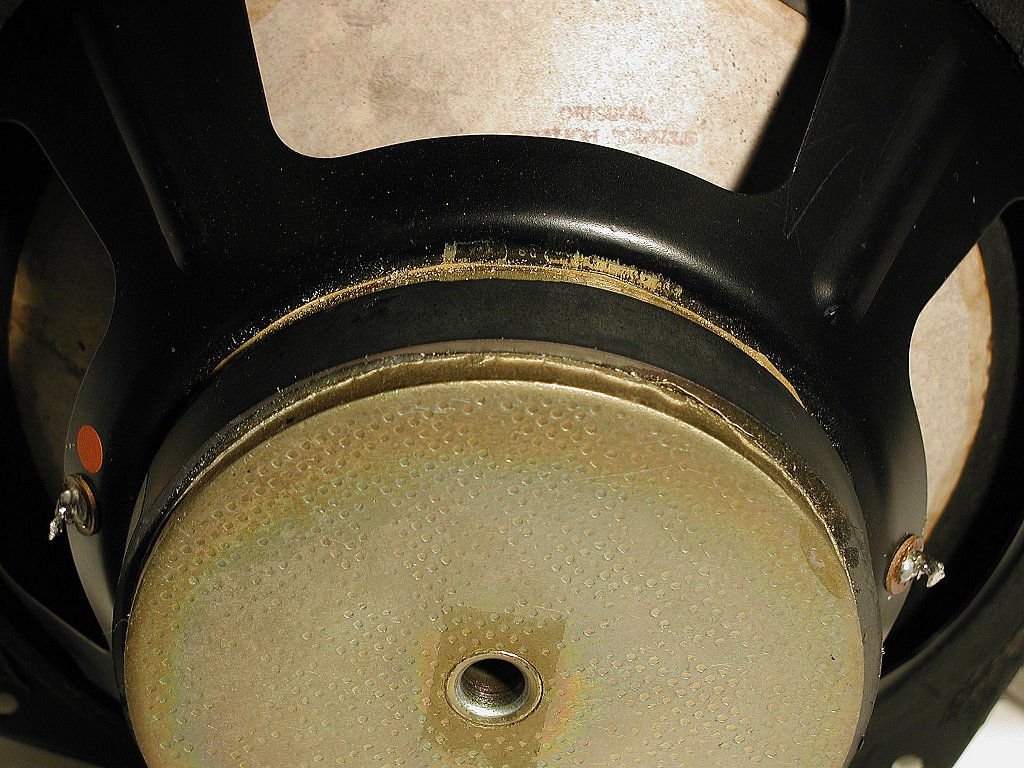

Der Dom besteht aus einem gehärteten aber leicht luftdurchlässigem Gewebe. Der Vorteil liegt in einem Druckausgleich, der wiederum durch eine Bohrung durch den Magneten ermöglicht wird. Diese Bohrung ist links im Bild gut zu sehen. So ganz nebenbei dient die Belüftung auch zur Kühlung der Schwingspule, da die durch die Bohrung strömende Luft auch an der Schwingspule vorbei strömt. Ein sehr praktischer Nebeneffekt.
Durch die sehr weiche Aufhängung wird der gute Tiefgang des nicht einmal großen Chassis erreicht. Dieser Bass klingt wirklich sehr gut. Dank seiner leichten Membran kann er recht schnell in Schwingung gebracht werden, was einer großen Impulstreue zugute kommt.
Da bei diesem Chassis ein komplexes Produktionsverfahren eingesetzt wird, ist der scheinbar höhere Preis auch durchaus gerechtfertigt. Er ist es aber allemal Wert! Der lineare Frequenzverlauf bis zur Grenzfrequenz zeigt, wie das Ergebnis einer gründlichen Entwicklung aussehen kann. Das Diagramm spricht für sich.
Der Tieftonlautsprecher hat einen ungewöhnlich angenehmen Klang. Dadurch hat dieses Chassis Weltruhm erlangt und findet sich in den besten und teuersten Lautsprechern wieder. Wer diese Chassis einmal gehört hat, möchte sie nicht mehr missen!
Technischen Daten:
Nennleistung | 100 Watt |
Spitzenleistung | 120 Watt |
Impedanz | 8 Ohm |
Schalldruck | 92,5 dB |
Frequenzbereich | 35 - 2500 Hz |
Resonanzfrequenz | 28 Hz |
Durchmesser | 220 mm |
Chassis-Daten:
Aussenmaß: | 220 mm | Schw.-spulen Ø: | 37 mm |
Einbaumaß: | 185 mm | Schw.-spulen-Höhe: | 16 mm |
Einbautiefe: | 95 mm | Schw.-spulen-Träger: | Aluminium |
Korb Aufbau: | gestanzt | Schw.-spulen-Leiter: | Kupfer |
Korb Material: | Stahl | Schw.-spulen-Form: | rund |
Membran Typ: | Konus | Magnet Ø: | 120 mm |
Membran Aufbau: | Sandwich | Magnet-Höhe: | 20 mm |
Membran Material: | Hartschaum | Magnet-Gewicht | 2200 g |
Membran Sicke: | Gummi | Magnet-Induktion: | 1.1500 T |
Luftspalt-Höhe: | 6.0000 mm | Luftspalt-Füllung: | keine |
Thiele-Small-Parameter:
Resonanz | fms: | 28 Hz | Nachgiebigkeit | Cms: | 1.9600 mm/N |
mech. Güte | Qms: | 1.8000 | bewegte Masse | Mms: | 16.7000 g |
elektr. Güte | Qes: | 0.2400 | mech. Dämpfung | Rms: | 1.6200 kg/s-¹ |
Gesamtgüte | Qts: | 0.2100 | Membranhub | Xmax: | 5.0000 mm |
A-Volumen | Vas: | 130.5700 Liter | Kraftfaktor | Bl: | 9.6700 N/A |
DC-Widerstand | Re: | 7.7000 Ohm | Membran- Ø | Md: | 166 |
Induktivität | Le: | 0.3500 mH | Membran-Fläche | Sd: | 218.7800 cm² |
el. Dämpfung | Res: | 12.1500 Ohm | Membran-Bündlg | fmax: | 658 Hz |
Wirkungsgrad | Nref: | 1.1300 % | Schalldruck | SPL: | 92.5 dB |
Für die detailierten Daten bedanke ich mich bei www.hifisound.de
